MMS740050-24-R2-1

40mm、50W、24V 一体式伺服电机（SRS系列）

Overview
Evaluation Tools

MMS740050-24-R2-1

MMS740050-24-R2-1

40mm、50W、24V 一体式伺服电机（SRS系列）

Skip to the end of the images gallery

Skip to the beginning of the images gallery

描述

MMS740050-24-R2-1是适用于伺服电机应用的全集成智能电机系列解决方案之一。这款 40mm的电机内部集成了永磁同步电机 (PMSM) 和驱动器模块。

该电机支持四种常用的控制模式：轮廓位置 (PP)、轮廓速度 (PV) 、轮廓扭矩 (PT)和归位（HM），此外还提供6个隔离式 I/O，用于外部信号的输入和输出。

MotionLAB 是一款简单易用的 GUI 软件，它允许用户通过 RS-485 控制接口灵活地在线优化设计，并将设计参数保存在电机的非易失性存储器 (NVM) 中。GUI软件及其用户指南均可在 EZmotion.co 上下载。

除了全集成智能电机解决方案以外，亦可单独订购驱动器模块和配件以定制不同类型的电机。

产品特性和优势

具备RS-485通信接口，支持Modbus协议，并提供步进/方向控制功能
12V 至 50V 输入电压 (VIN) 范围
50W 至 100W 连续功率输出 (POUT)
0.1°位置分辨率
四种控制模式：轮廓位置 (PP)、轮廓速度 (PV)、轮廓扭矩 (PT)、归位 (HM)
电机和负载参数识别以及环路参数自调谐
AccuFilter 技术可降低噪声和振动
先进运动控制器可实现不同操作模式之间的平稳过渡
两个独立的陷波滤波器，可实现弹性负载优化
丰富的保护功能
六个具有可选功能和极性的 I/O
驱动模块温度采样

产品规格

3D Model

用户指南

如何设置一体化伺服系统

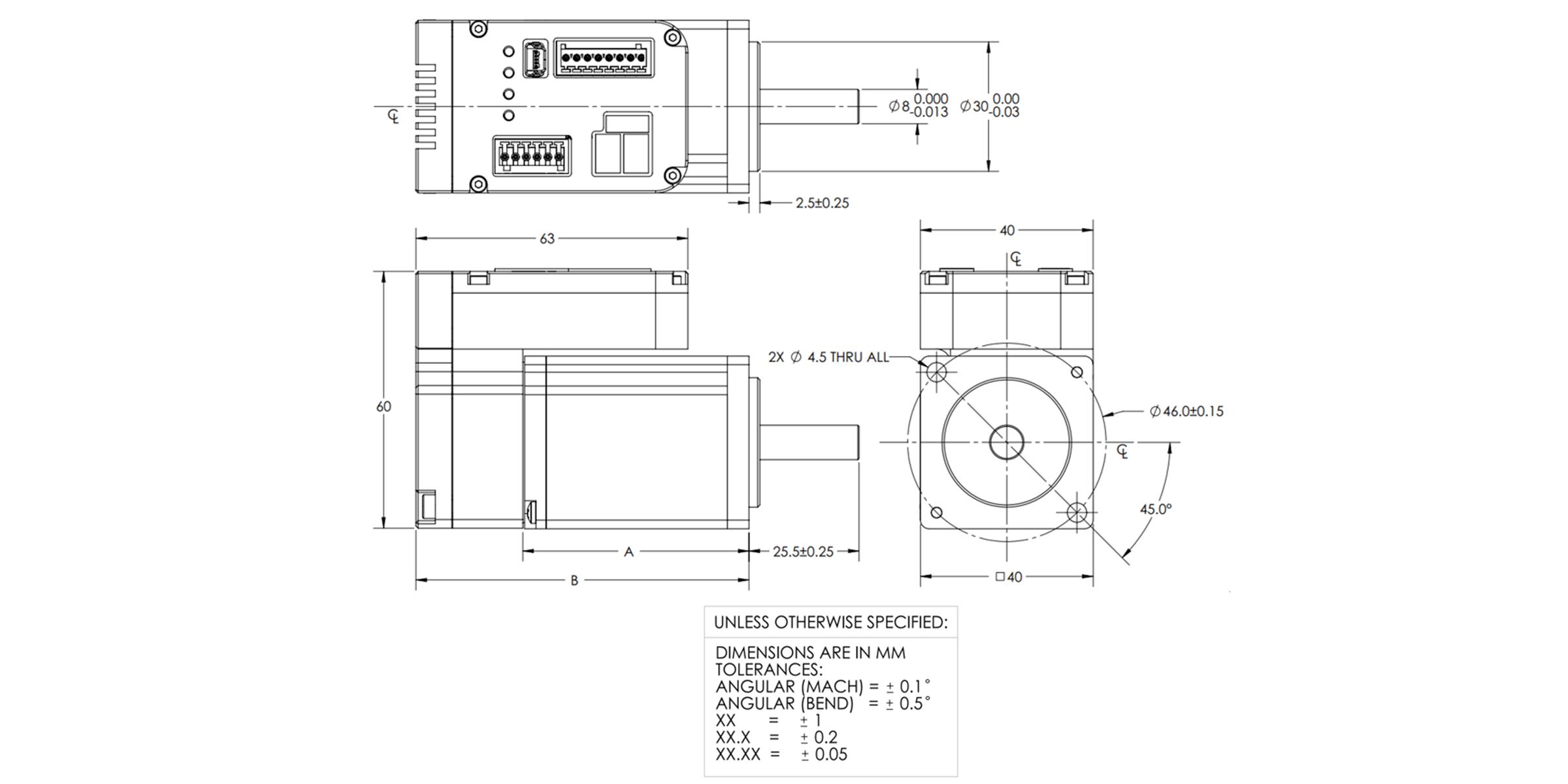

机械制图

产品型号	A (mm)	B (mm)
MMS740050-24-R2-1	51	74.3
MMS740100-24-R2-1	65	88.3

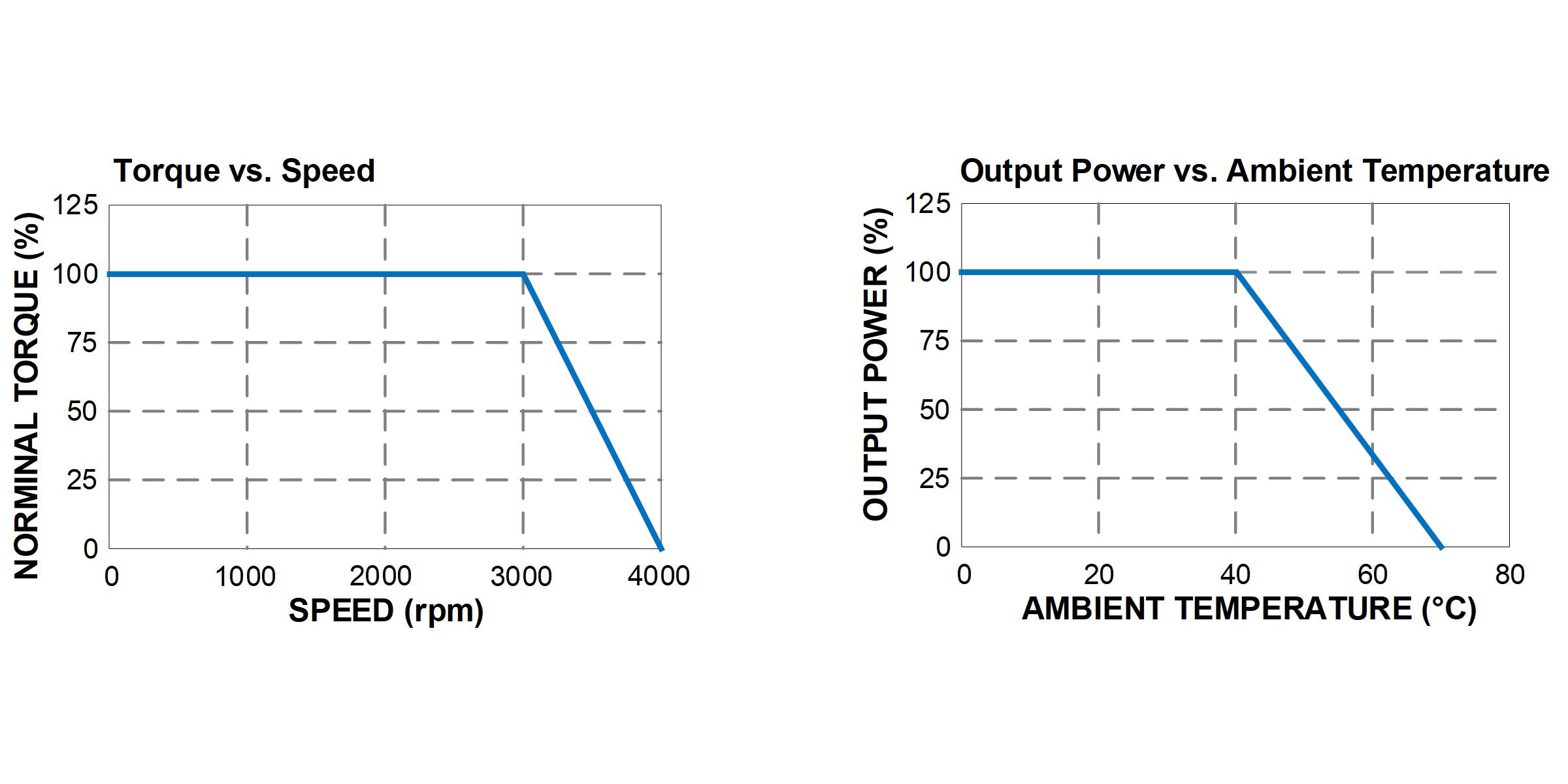

典型性能特征

V_IN = 24V，除非另有说明。

产品规格

参数	条件	值		单位
		50W	100W
连续输出功率 (P_OUT)	0°C 至 40°C	50	100	W
连续输出扭矩	0°C 至 40°C	0.16	0.32	Nm

MotionLAB 软件

可配置参数
自动调整
运动测试
编程与调试
运行和评估
